انکودر های سری BX-200

انکودر های مطلق هالو شفت با قطر 200 میلیمتر

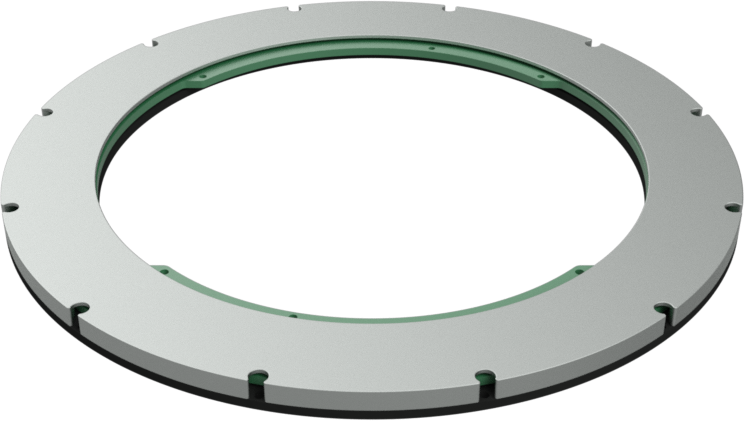

انکودر های خازنی سری BX-200

ویژگی ها

  • انکودر مطلق
  • کارکرد بدون تماس و استحکاک
  • دقت بالا
  • مقاوم در برابر حرارت های بالا، و تداخل مغناطیسی
  • مقاوم در برابر ضربه
  • خروجی دیجیتال
  • تنظیم جهت مثبت و آفست
  • قابلیت کالیبراسیون خودکار در محل نصب
  • ضخامت کم، سبک، نصب آسان

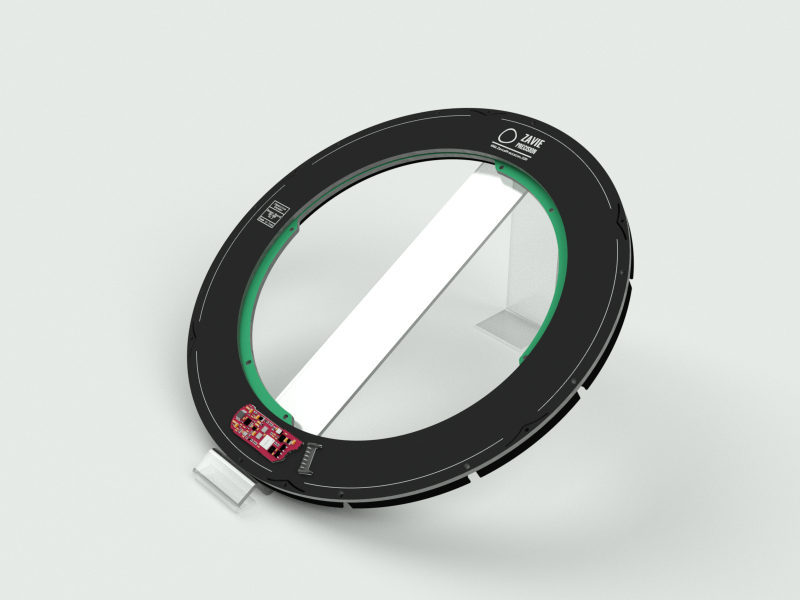

انکودر هالو شفت BX200

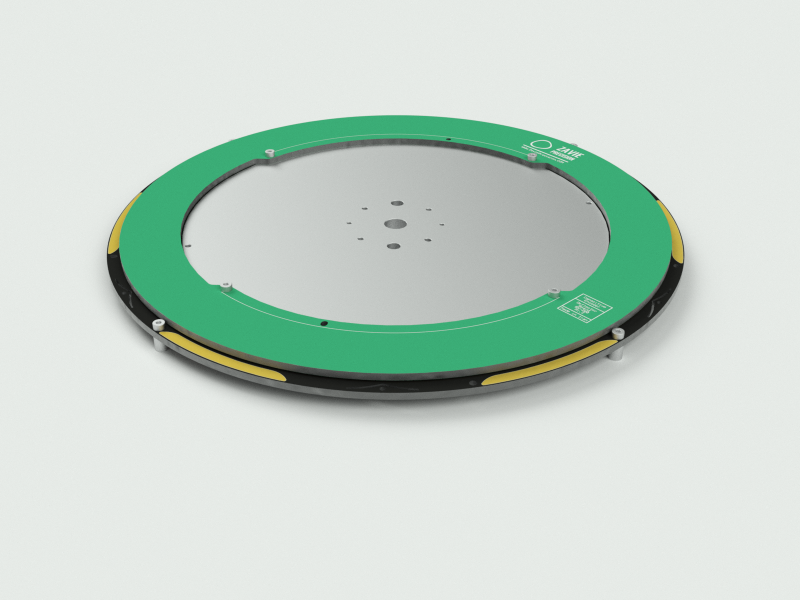

نصب انکودر BX-200 بدون بدنه

روش ثبت سفارش

  • زمان تحویل برای سفارش های زیر 10 عدد تا 10 روز کاری می باشد.
  • توجه بفرمایید که با استفاده از روش نامگذاری موجود در این صفحه می توانید مشخصات فنی محصول مورد نظر خود را تعیین کنید.

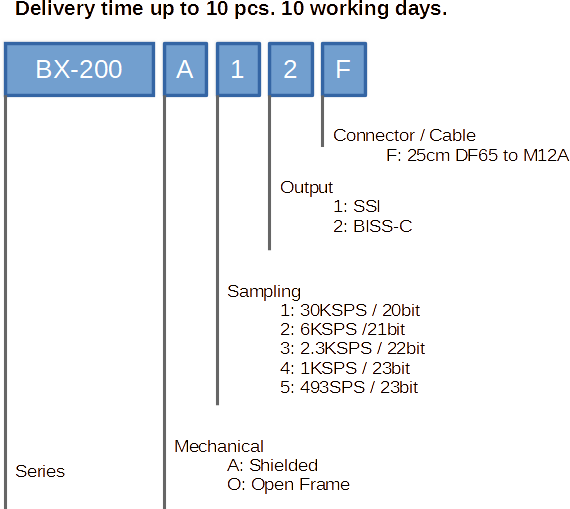

نام گذاری انکودر های سری BX-200
نام محصول رزولوشن صحت دقت ENOB سرعت نمونه برداری
BX-200x1xx 20 bit ±0.01° ±0.0007° 20.9 30KSPS
BX-200x2xx 21 bit ±0.01° ±0.0003° 22.1 6KSPS
BX-200x3xx 22 bit ±0.01° ±0.0002° 22.6 2.3KSPS
BX-200x4xx 23 bit ±0.01° ±0.0002° 23.1 1KSPS
BX-200x5xx 23 bit ±0.01° ±0.0001° 23.6 493SPS
جدول مشخصات مکانیکی
قطر بیرونی 200mm
قطر درونی 150mm
ارتفاع 10.2mm
خروج از مرکز مجاز نصب ±0.1mm
فاصله ی نامی نصب 0.7mm
تولرانس مجاز فاصله ی نصب ±0.1mm
متریال آلومینیوم 6061 و FR4

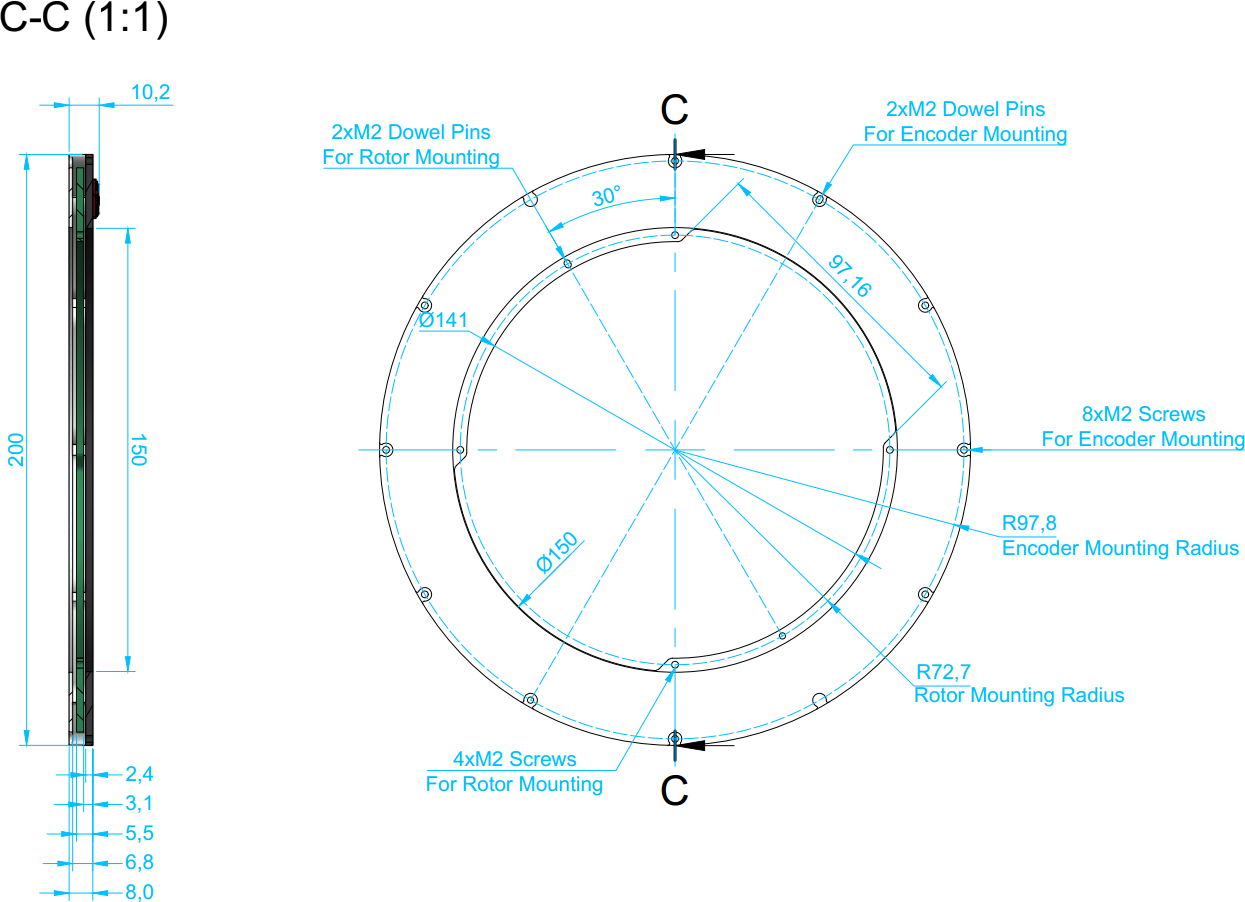

نقشه مکانیکی انکودر BX-200-A
جدول مشخصات مکانیکی
قطر بیرونی 200mm
قطر درونی 150mm
ارتفاع 7.7mm
خروج از مرکز مجاز نصب ±0.1mm
فاصله ی نامی نصب 0.7mm
تلورانس مجاز فاصله ی نصب ±0.1mm
متریال FR4

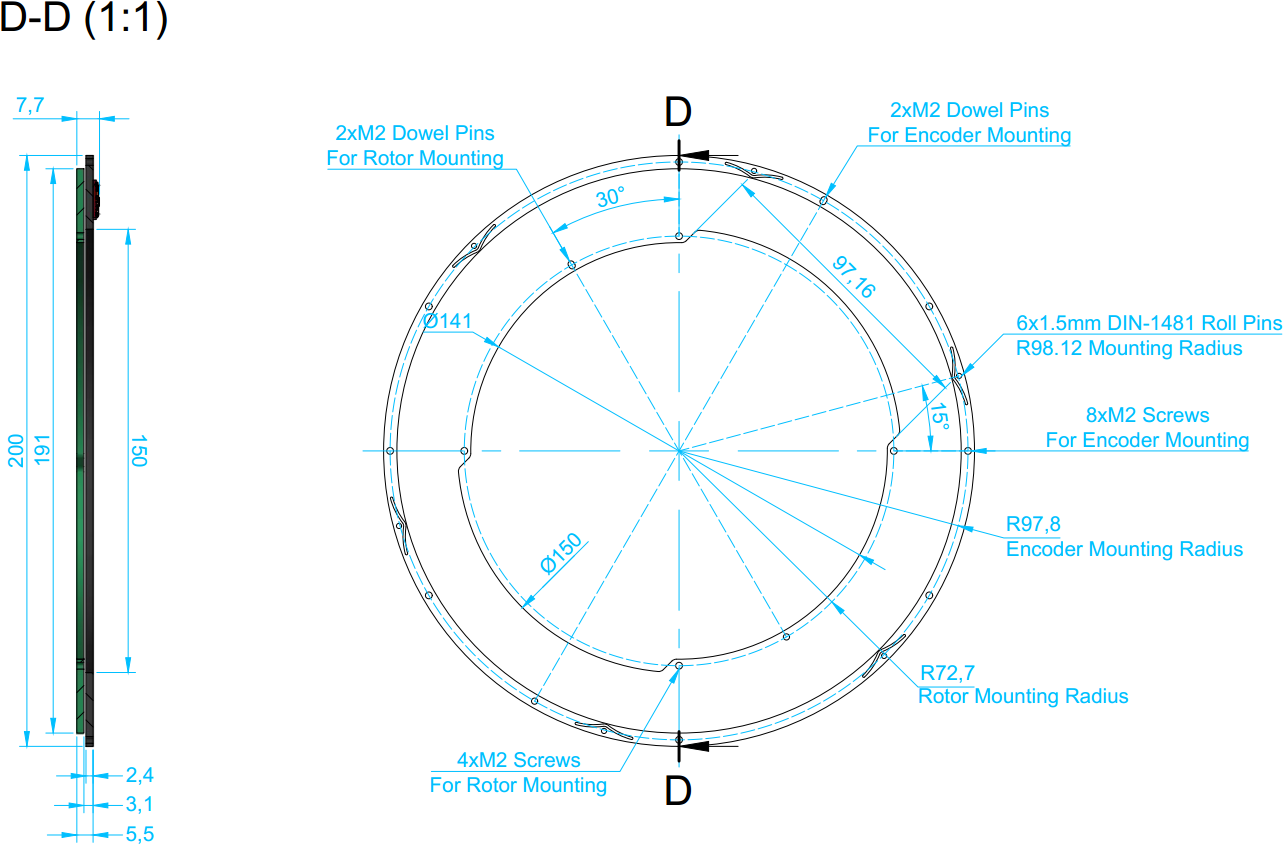

نقشه مکانیکی انکودر BX-200-O
جدول مشخصات الکتریکی
ولتاژ تغذیه 5V±10%
پروتوکل ارتباطی BISS-C / SSI
نوع کابل شیلد دار 8 رشته
نوع کانکتور M12 A
واسط ارتباط RS-485
فرکانس کلاک 0.5MHz..10MHz
جدول مشخصات محیطی
حرارت کارکرد -40°C...105°C
رطوبت 98% non-condensing
محافظت محیطی IP 40
