انکودر های سری BX-125

انکودر های مطلق هالو شفت با قطر 125 میلیمتر

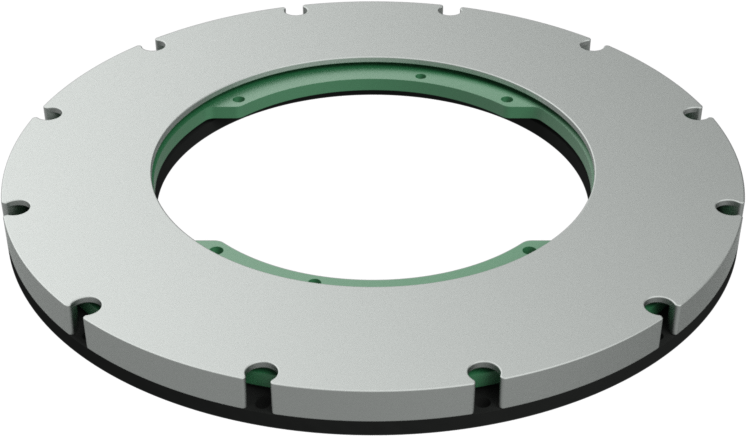

انکودر های خازنی سری BX-125

ویژگی ها

انکودر مطلق
کارکرد بدون تماس و استحکاک
دقت بالا
مقاوم در برابر حرارت های بالا، و تداخل مغناطیسی
مقاوم در برابر ضربه
خروجی دیجیتال
تنظیم جهت مثبت و آفست
قابلیت کالیبراسیون خودکار در محل نصب
ضخامت کم، سبک، نصب آسان

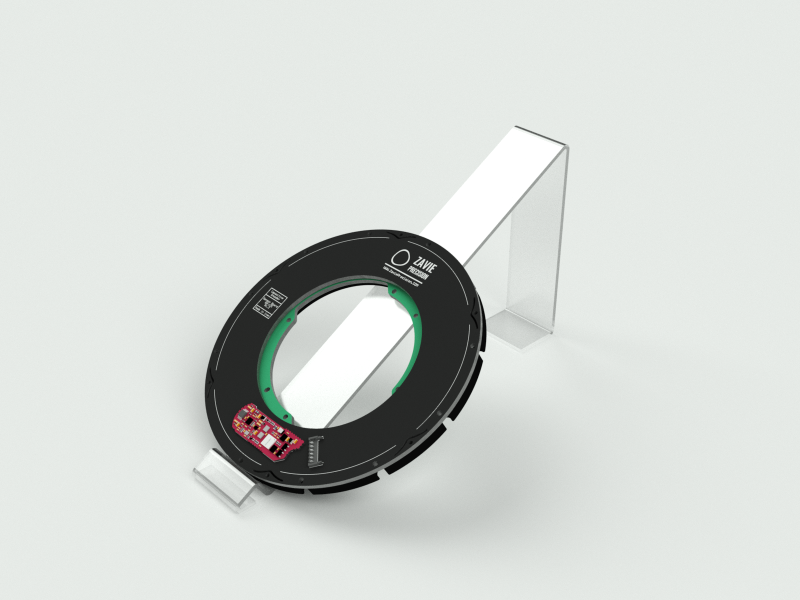

انکودر هالو شفت BX125

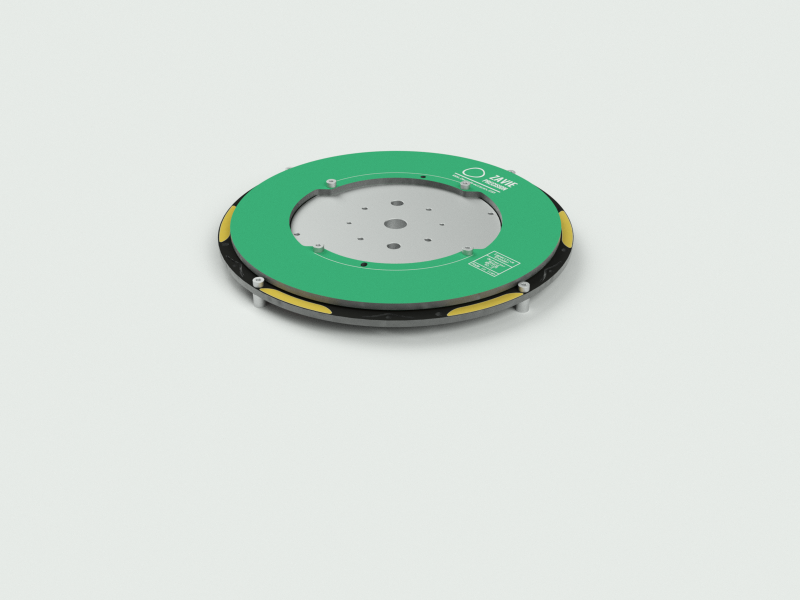

نصب انکودر BX-125 بدون بدنه

روش ثبت سفارش

زمان تحویل برای سفارش های زیر 10 عدد تا 10 روز کاری می باشد.
توجه بفرمایید که با استفاده از روش نامگذاری موجود در این صفحه می توانید مشخصات فنی محصول مورد نظر خود را تعیین کنید.

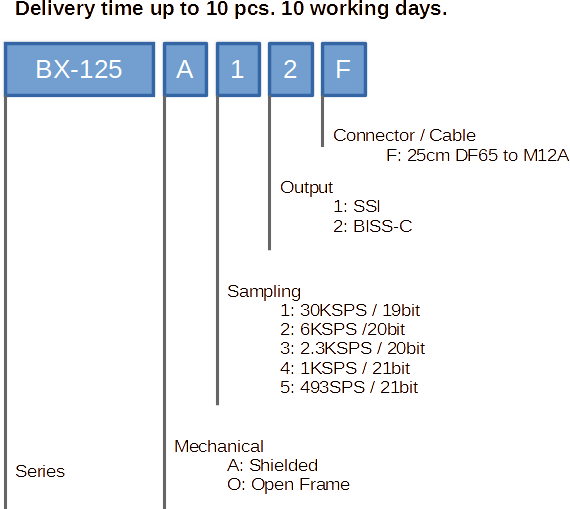

نام گذاری انکودر های سری BX-125

نام محصول	رزولوشن	صحت	دقت	ENOB	سرعت نمونه برداری
BX-125x1xx	19 bit	±0.01°	±0.002°	19.5	30KSPS
BX-125x2xx	20 bit	±0.01°	±0.001°	20.4	6KSPS
BX-125x3xx	20 bit	±0.01°	±0.0008°	21.2	2.3KSPS
BX-125x4xx	21 bit	±0.01°	±0.0004°	21.8	1KSPS
BX-125x5xx	21 bit	±0.01°	±0.0004°	22.2	493SPS

جدول مشخصات مکانیکی
قطر بیرونی	125mm
قطر درونی	75mm
ارتفاع	10.2mm
خروج از مرکز مجاز نصب	±0.1mm
فاصله ی نامی نصب	0.7mm
تولرانس مجاز فاصله ی نصب	±0.1mm
متریال	آلومینیوم 6061 و FR4

نقشه ی مکانیکی انکودر BX-125-A

جدول مشخصات مکانیکی
قطر بیرونی	100mm
قطر درونی	50mm
ارتفاع	7.7mm
خروج از مرکز مجاز نصب	±0.1mm
فاصله ی نامی نصب	0.7mm
تلورانس مجاز فاصله ی نصب	±0.1mm
متریال	FR4

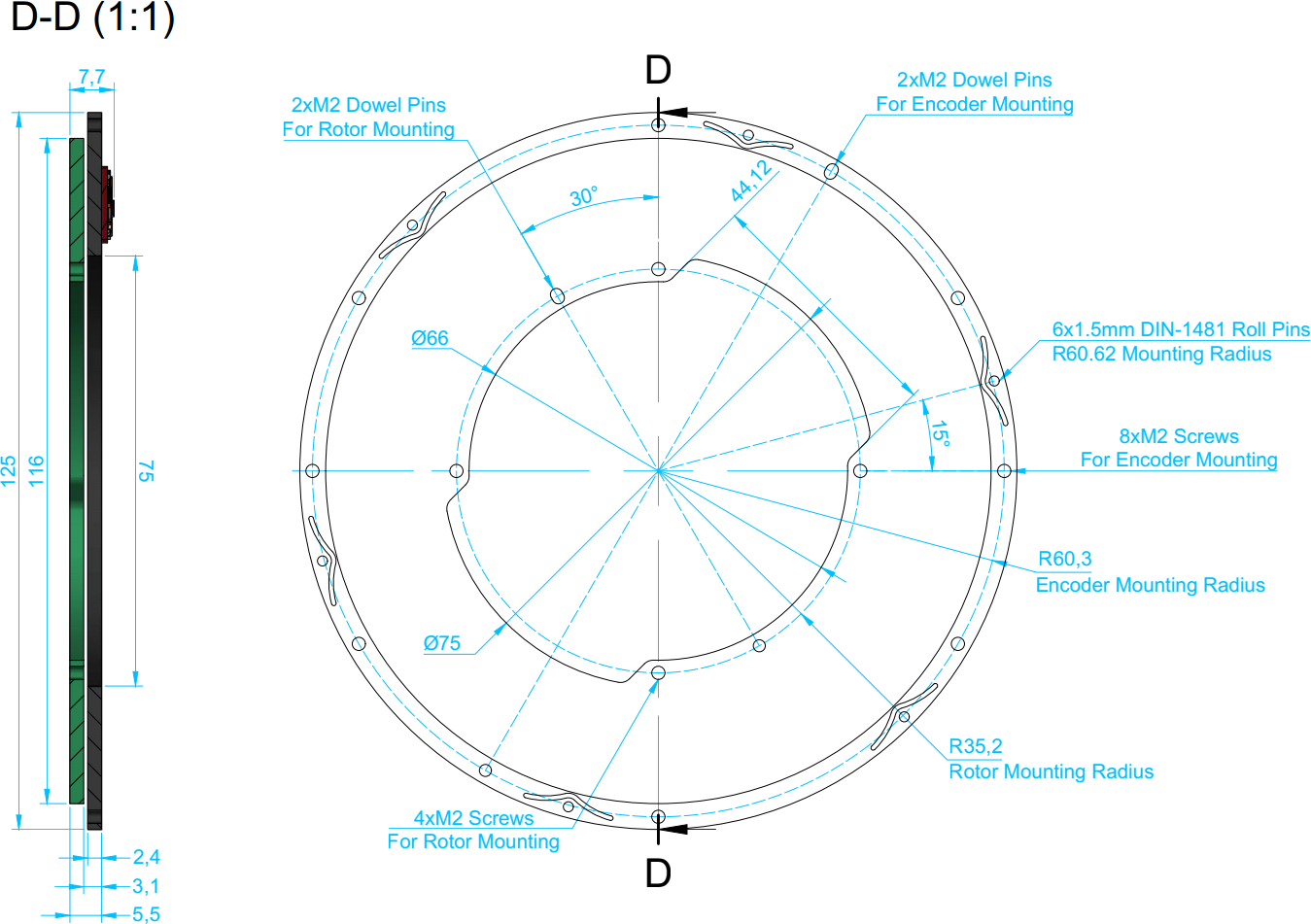

نقشه ی مکانیکی انکودر BX-125-O

جدول مشخصات الکتریکی
ولتاژ تغذیه	5V±10%
پروتوکل ارتباطی	BISS-C / SSI
نوع کابل	شیلد دار 8 رشته
نوع کانکتور	M12 A
واسط ارتباط	RS-485
فرکانس کلاک	0.5MHz..10MHz

جدول مشخصات محیطی
حرارت کارکرد	-40°C...105°C
رطوبت	98% non-condensing
محافظت محیطی	IP 40
